YDD-1000型班德BENDER氣相液氮罐有效容積達1014升，液氮日蒸發率僅為0.82L，最多能儲存49500只2ml內旋凍存管。是大容量?jī)?chǔ)存生物樣品和血液制品保藏的重要設備。25ml血袋最大儲存量達到4320袋。

　　產品技術特性：

　　①氣相液氮罐可兼容氣相和液相儲存模式;
　　② 多種容量可供選擇，最大程度滿足您的儲存需求;
　　③ 單位占地面積上存儲更多樣本，氣相液氮罐降低存儲成本;
　　④ 出色的溫度均勻性及穩定性;
　　⑤ 卓越的開蓋后溫度穩定性;

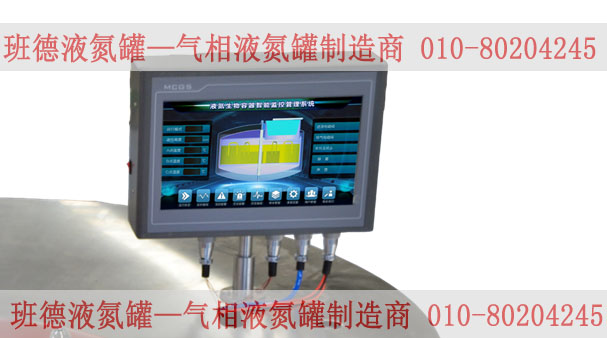

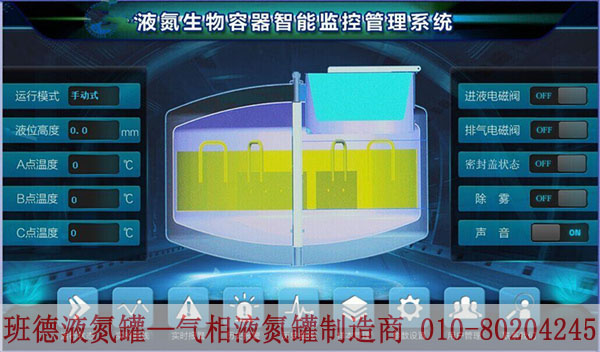

　　⑥ 先進的溫度、液位監控及報警系統，氣相液氮罐可聯網遠程監控;
　　⑦ 自動補給液氮系統，安全省力;
　　⑧ 氣相液氮罐微處理控制系統可永久保存運行數據;
　　⑨ 一鍵除霧功能，方便查找及取放樣品;
　　⑩ 多項人性化設計，操作舒適;
　　? 可鎖定罐蓋，氣相液氮罐充分保證樣品安全;
　　? 標配一體式折疊臺階和輔助工作臺;
　　? 產品符合CE質量認證;

　　技術特征：

　　一 超低溫氣相液氮罐生物樣本庫具有自動測量與控制的功能，通過低溫管道集中供液，降低操作的勞動強度，提高生物樣本的可靠性。利用遠程監控系統監控液氮容器的狀態，并通過監控室遠程發出  各項操作指令，氣相液氮罐同時具有數據的儲存、打印、無線報警等功能。液氮凍庫內安裝低氧報警系統，自動排風抽氣，防止操作環境的氧氣濃度過高而造成人員窒息的危險。氣相液氮罐系統廣泛的適用于大型畜牧凍精站、醫院血庫、干細胞儲存中心、科研院所生物樣品儲存中心等。

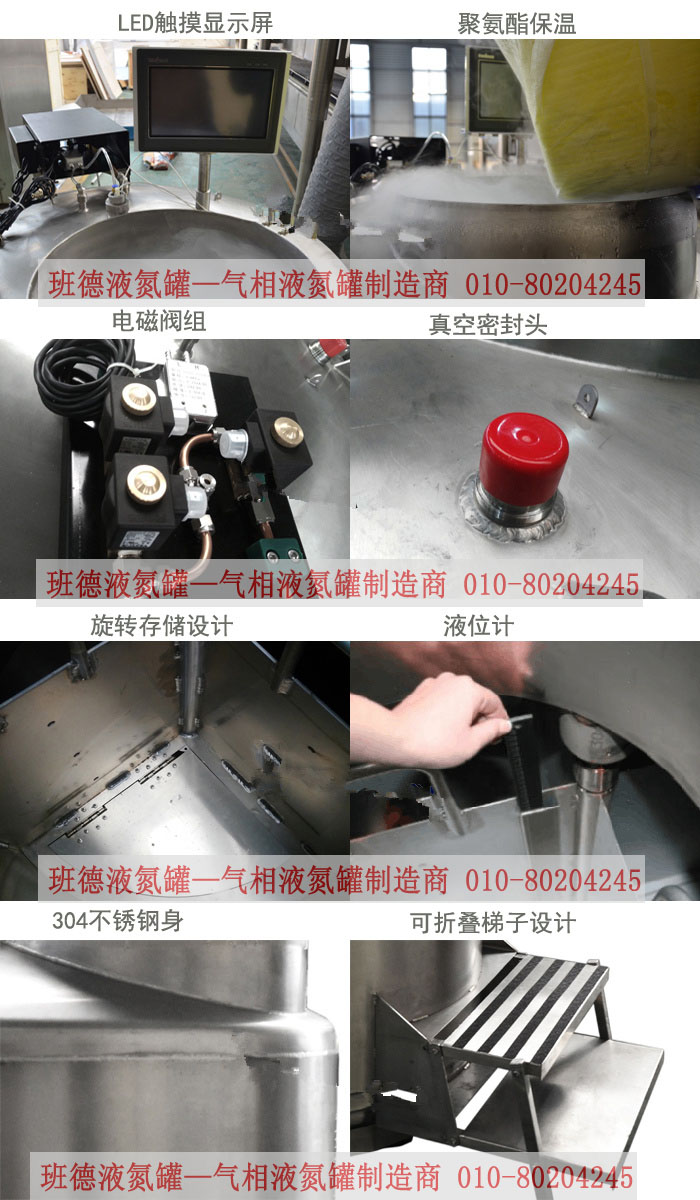

        結構特點：

　　1.外殼與內膽 內膽與外殼由上、下兩個封頭和中間直筒共三部分組成，均采用優質不銹鋼材料制作，制作中配合嚴格的工藝手段、氣相液氮罐先進的焊接設備，確保了焊接的可靠性及外觀質量。氣相液氮罐內膽與外殼的連接采用特殊設計的具有低導熱的連接支撐結構，在保證高強度的前提下，降低了固體傳熱。

　　2.氣相液氮罐旋轉托盤 容器內的旋轉托盤具有良好的結構，保證旋轉輕松方便。托盤按配備外提筒的數量劃分成 6 等份。托盤劃分的 6 個區域按順序編有序號，氣相液氮罐可在托盤的旋轉柄上看到，便于用戶對冷凍物品進行標識區分，不會混淆。

　　3.進液閥組 進液閥組采用雙電磁閥結構設計，電磁閥漏液概率進一步降低，閥組配熱排放電磁閥，避免加液時熱氣進入罐體中，氣相液氮罐最大程度的使樣品安全得到保證。

　　4.氣相液氮罐采用最先進的高真空多層絕熱技術，在內膽外表面間隔包覆數十層具有高反射率的反射物和高透氣率、導熱系數低、放氣率小的隔熱物，以獲得低的液氮日蒸發率。

　　5.氣相液氮罐真空夾層的抽真空采用先進的抽真空工藝，能獲得優良的高真空，并使放氣速率極低，產品使用壽命不低于 5 年。

　　6.氣相液氮罐真空夾層內裝填有經特殊活化工藝處理在低溫下吸附性能好的吸附劑，能保證產品在使用期內有更高的真空度。




氣相液氮罐使用方法


　　1.氣相液氮罐的液氮充裝 首次充裝液氮量不要超過托盤，待罐體完全冷透后再將液氮加至設定高度，補液完成后靜置 24 小時，待罐體溫度均勻后再放入儲存樣本。

　　2.霧氣清除 氣相液氮罐由于容器口徑大，揭開蓋塞時，容器口部的冷空氣與外界空氣接觸，會造成空氣中水蒸汽凝結成霧，妨礙視線，空氣濕度高時，尤為嚴重，甚至完全看不見容器內部，給正常操作氣相液氮罐帶來很大困難。這時可用小型電動吸塵器來吸凈霧氣，具體操作方法為：將吸塵器的吸氣口對著霧氣，開啟吸塵器，霧氣即被吸除，

　　   如圖所示。也可采用儀器上一鍵除霜功能，但這個功能會增大液氮消耗量。

　　

           圖 3 霧氣清除示意圖

　　3.氣相液氮罐內膽的洗滌與干燥 氣相液氮罐經長期使用后，內部的潮濕氣體逐漸積蓄成冰粒，附著在內容器壁上，另外，掉落到內容器底部的吸管及雜物也會逐漸增多，從而對貯存的生物制品造成不利的影響，因此需對容器進行洗滌并清除雜物，氣相液氮罐洗滌周期一般為 1~2 年(用戶可酌情自定洗滌周期)。洗滌前應先將貯存在容器內的吸管或氨瓶轉移到其他容器，并將液氮排盡，內膽恢復到常溫。洗滌時可將容器水平臥置，用洗滌劑水溶液對容器托盤和底部進行清洗，清洗后，對殘留的水用毛巾擦干凈。再用電熱鼓風機將熱氣(溫度不高于 50℃)從液氮進液接口吹入容器內進行干燥。

　　4.硬件設備連接與運行

　　1)自增壓容器或低溫管道與氣相液氮罐的連接 將液氮輸送管一端連接在液氮生物容器后部的接頭上，另一端連接在自增壓容器或低溫管道上，液氮容器輸入壓力不應超過 0.2MPa。

　　2)連接電源線在儀器上設有電源輸入及控制輸入輸出的專用航空接插件。用戶的電源線選用不小于 2.5mm 平方銅芯線。接地保護線選用 2.5mm 平方銅芯線與地可靠連接。如果用戶不設置保護接地線(僅有觸保器實現漏電保護)，則用戶必須按電力系統規范要求，為本設備專門設置保護接地裝置與本殼體聯接。在雷電多發地區，必須有防雷保護措施。如此，可以起到防止雷電對微機元器件可能造成的破壞。

　　注意：請將本機與大地可靠連接，防止觸電事故的發生!

　　3)試機

　　首次使用(或長時間沒用)先將控制系統電源打開，進入系統設置菜單，在設備測試欄，手動開啟電磁閥，用干燥氮?dú)鈱⑾到y(tǒng)管道中的雜質吹出(大約 3分鐘)，以免堵塞電磁閥而影響正常運行，重復幾次效果最佳。

　　注意：手動開啟電磁閥試驗完畢后要記住手動關閉。

　　4)運行根據凍品需要的溫度決定放入凍品的時間，關閉罐蓋，打開電源，選擇運行模式，設備開始工作，控制系統進入監控狀態，系統實時顯示液氮罐內的溫度變化。

　　六、安全操作注意事項及常見故障

　　1.容器屬高真空產品，運輸、安裝、使用時應小心謹慎，避免碰撞。

　　2.初次充裝液氮時，應先充入少量液氮(約 100L)預冷，接近熱平衡后(氣化不劇烈)，再充注液氮。

　　3.皮膚接觸到液氮，會造成凍傷，操作時應注意以下幾點：(1)一定要戴上皮手套，不可露出手腳;

　　(2)不可穿長統鞋，避免液氮掉進鞋內;

　　(3)不能赤手接觸旋轉柄、頸口等低溫部位，轉動旋轉柄時最好使用其他工具撥動;

　　(4)充裝液氮時宜在通風良好的地方進行，若在室內進行，則應開啟門窗，以免發生因缺氧而造成的窒息事故。

　　4.容器的真空封口塞為活連接，可以在容器遭受意外破壞，液氮進入夾層空間，急劇汽化增壓時，將封口塞沖開，形成泄壓口，排放出氮?dú)猓鸬奖破淖饔茫纱_保產品使用的安全可靠。嚴禁取下真空封口罩和對真空封口接頭進行任何操作，如發現該接口處有任何人為的開啟和操作痕跡，由此造成的一切損失，本公司概不負責。

　　5.運輸時應將容器放置于靠前車廂板位置，用粗繩固定牢固，不可碰撞與擦傷容器，嚴禁在滿載液氮和冷凍物品的情況下車運輸。

　　6.容器底部裝有 4 只高強度腳輪，可在內裝液氮和冷凍物品的情況下，方便地在室內做短距離移動，室內移動時應小心謹慎，切不可猛推猛移，防止碰撞。嚴禁在室外凹凸不平的地面移動。

　　7.不允許在產品表面施焊。
